藍牙網關室內型ZRDY2603A（藍牙5.0+wifi）
藍牙網關室內型（藍牙5.0+wifi）ZRDY2603A，已通過BQB認證，基于nRF52840，室內定位，藍牙速率2Mbps，150m藍牙覆蓋掃描范圍，支持TCP/UDP協議，WiFi速率150Mbps，廣泛應用于藍牙定位系統方案、人員定位管理方案、室內定位方案、資產定位方案等。
尺寸：直徑:110mm；高:35mm
藍牙網關室內型（藍牙5.0+wifi）ZRDY2603A，已通過BQB認證，基于nRF52840，室內定位，藍牙速率2Mbps，150m藍牙覆蓋掃描范圍，支持TCP/UDP協議，WiFi速率150Mbps，廣泛應用于藍牙定位系統方案、人員定位管理方案、室內定位方案、資產定位方案等。
尺寸：直徑:110mm；高:35mm
藍牙網關室內型（藍牙5.0+wifi）ZRDY2603A
一、產品簡介
本產品基于藍牙5.0版本，集成5.0藍牙和WiFi兩種無線通訊協議，采用PoE交換機或DC直流電源供電。它可以靈活地用于各種WiFi+藍牙的應用場景。例如遠程控制BLE藍牙設備，接收BLE藍牙設備發送的數據并通過WiFi部分將其發送到云端服務器。
二、產品特征
（1）基于最新的藍牙5.0版本研發；
（2）藍牙芯片采用Nordic nRF52840；
（3）BLE藍牙5.0的數據傳輸速率最高可達2Mbps；
（4）藍牙覆蓋連接距離為150m；
（5）WiFi支持TCP和UDP協議傳輸藍牙數據（默認是UDP協議）
（6）WiFi數據速率最高可達150Mbps；
（7）支持POE開關電源和5.0V適配器電源；
（8）支持IEEE802.11b、IEEE802.11g、IEEE802.11n協議
（9）支持符合IEEE802.3標準的解決方案，包括預標準PoE支持；
（10）配置一個WAN/LAN可變網絡端口；
（11）已通過BQB認證（藍牙認證）
（12）符合RoHS、FCC、CE認證標準
（13）此藍牙5.0網關出廠燒錄的軟件默認是掃描模式，用來采集ble藍牙設備的數據，我們的藍牙4.0網關每秒可以掃描抓取100個藍牙從機廣播數據，然后轉發到指定的服務器；藍牙4.2網關和藍牙5.0網關每秒均可以掃描抓取200個藍牙數據包上傳指定服務器。
此藍牙5.0網關也可以工作在連接模式（需要研發修改網關里面的軟件），連接ble藍牙設備，進行雙向的數據傳輸，從ble藍牙設備-藍牙網關-服務器，再?gòu)姆?wù)器-藍牙網關-ble藍牙設備，多用于控制類應用，比如控制智能門鎖的開關、控制藍牙燈具的開關等
三、產品參數
| 尺寸 | 直徑110mm；高35mm |
| 供電 | DC3.5-5.5V、POE Switch up to 57V |
| 電流 | 200mA@5V |
| 工作溫度 | -20℃-70℃ |
| 接口 | WAN接口和電源接口 |
| WiFi部分 | |
| WiFi標準 | IEEE802.11n,IEEE802.11g,IEEE802.11b |
| 傳輸速率 | IEEE802.11b標準模式:1、2、5.5、11Mbps |
| IEEE802.11g標準模式: | |
| 6,9,12,18,24,36,48,54Mbps | |
| IEEE802.11n:72Mbps@HT20；150Mbps@HT40 | |
| 靈敏度 | HT40 MCS7:-67dBm@10%PER(MCS7) |
| HT20 MCS7:-73dBm@10%PER(MCS7) | |
| 54M:-76dBm@10%PER | |
| 11M:-91dBm@8%PER | |
| 功耗 | IEEE802.11n:15dBm@HT40 MCS7；15dBm@HT20 MCS7 |
| IEEE802.11g:16dBm | |
| IEEE802.11b:18dBm | |
| 安全 | WPA/WPA2,WEP,TKIP,AES硬件加密 |
| 工作模式 | Bridge橋接模式、Gateway網關模式、AP Client客戶端模式 |
| 藍牙部分 | |
| 藍牙標準 | 藍牙5.0 |
| 傳輸速率 | 2Mbps |
| 安全 | AES HW Encryption |
| 掃描距離 | 150米 |
| 發射功率 | -20~+8dBm |
四、藍牙網關的應用場景
（1）本產品+ibeacon+藍牙定位工卡或藍牙定位手環可以應用于主被動一體式藍牙定位系統方案；

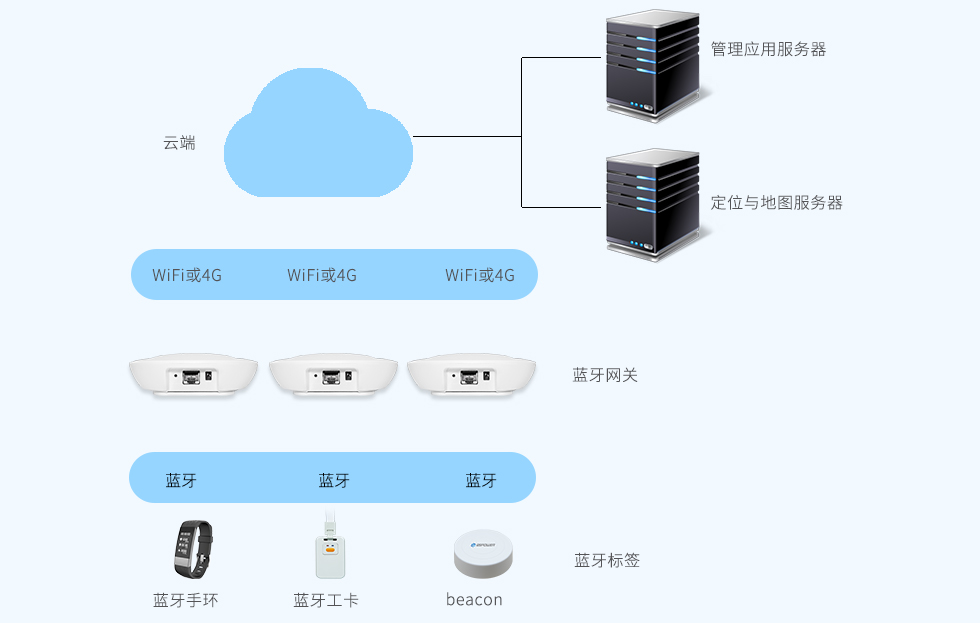

（2）本產品結合藍牙定位標簽（藍牙手環、藍牙工卡等）作藍牙室內定位和導航，其系統應用框圖如下：

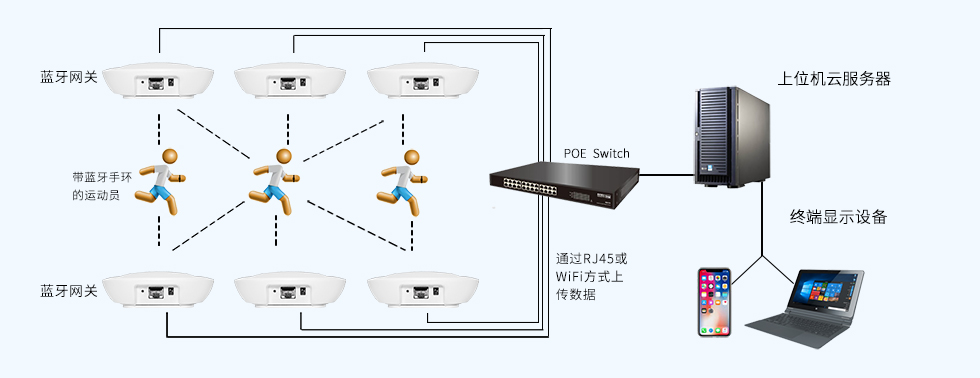

（2）本產品應用于BLE藍牙設備（ibeacon、手環等）的數據采集，并通過WiFi上傳到物聯網云平臺，比如養老行業、學生體育訓練等，其應用圖解如下：

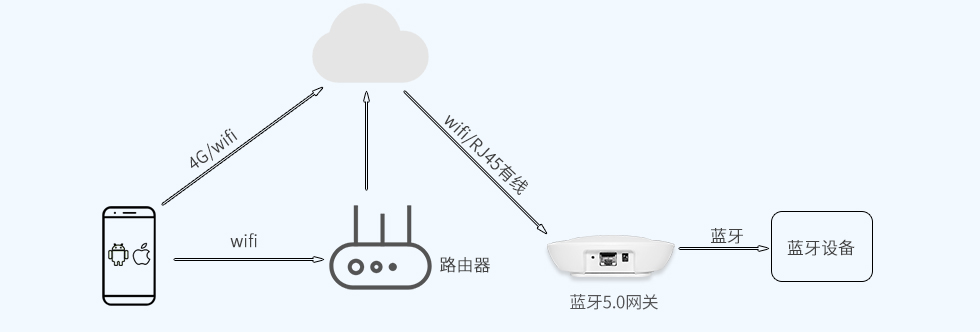

（3）本產品遠程控制ble藍牙設備，應用框圖如下：
（4）實時監測BLE藍牙信號應用；
（5）應用于資產管理和跟蹤；
五、產品接口
（1）網絡接口支持CAT-5/CAT-5E傳輸數據和POE電源，電壓范圍為44-57V，它是WAN/LAN可變網口
| 工作模式 | 網絡接口 |
| AP Client | LAN |
| Getway | WAN |
（2）電源端口
電源接口支持DC_5V輸入，輸入電壓范圍3.5-5.5V，電流大于1000mA。電壓接口采用DC-005電源插座，電源座孔徑為5.5mm。針直徑為2.1mm，為正。
備注：5V電源適配器的輸入電壓為AC100-240V和50/60Hz，輸出電壓為5V 2A。電源連接器內部為正，外部為負。
（3）重啟：按下復位按鈕超過5秒，WiFi部件將恢復出廠設置。
（4）LED燈指示：電源LED在通電時常亮；連接時網絡LED常亮；連接到WiFi 1-2秒后，WiFi LED常亮；電源打開后藍牙LED閃爍。
